◎ 题目

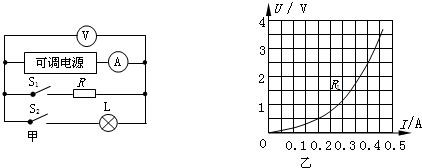

某兴趣小组利用图甲所示电路进行如下的实验研究.

魔方格

(1)闭合S1,断开S2,调节电源电压,得到上表中三组数据.请根据表中的数据,计算电阻R的阻值.(计算结果保留1位小数)
1 2 3
V 2.0 4.0 5.0
A 0.2 0.39 0.51
(2)断开S1,闭合S2,调节电源电压进行有关测量.根据记录的灯泡L的电压和电流的数据绘制成电压和电流的关系图象(如图乙).根据图象,当电压表示数为0.5V时,50s时间内,灯泡L消耗了多少电能?
(3)同时闭合S1和S2,调节电源电压,当灯泡L的功率为1W时,R与RL的总功率是多大?

◎ 答案

(1)根据欧姆定律可知,电阻R1=
2V
0.2A
=10Ω,R2=
4V
0.39A
=10.3Ω,R3=
5V
0.51A
=9.8Ω,
所以R=
R1+R2+R3
3
=
10Ω+10.3Ω+9.8Ω
3
=10.0Ω.
答:电阻R的阻值为10.0Ω.
(2)当电压表示数为0.5V时,对应电流I=0.2A,
灯泡L消耗电能W=UIt=0.5V×0.2A×50s=5J.
答:灯泡L消耗电能5J.
(3)根据公式P=UI可知,当灯泡L的功率为1W时,从图象上可以看出,灯泡两端的电压为2.5V,通过的电流为0.4A,
所以R的功率P1=
U21
R
=
(2.5V)2
10Ω
=0.625W,
R与RL的总功率是P=0.625W+1W=1.625W.
答:R与RL的总功率是1.625W.

◎ 解析

“略”

◎ 知识点

    专家分析,试题“某兴趣小组利用图甲所示电路进行如下的实验研究.(1)闭合S1,断开S2,调节电源电压,得到上表中三组数据.请根据表中的数据,计算电阻R的阻值.(计算结果保留1位小数)123V2.04…”主要考查了你对  【欧姆定律及其应用】,【并联电路的电压规律】,【电功或电能的计算】,【电功率的计算】,【误差及其减小方法】  等知识点的理解和应用能力。关于这些知识点的“档案”,你可以点击相应的链接进行查看和学习。
