◎ 题目

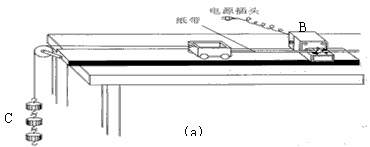

某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验,如图所示,图甲为实验装置简图。

(1)图中的电源插头应插在_____________电源上,电源电压为_____________伏;
(2)实验前,要将带有滑轮的木板另一端垫起,目的是_____________;
(3)实验操做前,应使小车_____________打点计时器;
(4)设沙桶和沙子的质量为m0,小车质量为m,为了减小实验误差,它们质量应满足m0_____________m;
(5)电源的频率为50 Hz,图乙为某次实验得到的纸带,根据纸带可求出小车的加速度大小为_____________m/s2(保留两位有效数字);

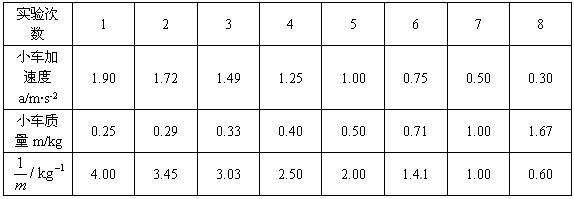

(6)保持砂和小砂桶质量不变,改变小车质量m,分别得到小车加速度a与质量m及对应的。数据如下表:

请在图给出的方格坐标纸中画出图线,并根据图线得出小车加速度a与质量倒数之间的关系是_____________;

(7)保持小车质量不变,改变砂和小砂桶质量,该同学根据实验数据作出了加速度a随合力F的变化图线,如图所示。该图线不通过原点,其主要原因是_____________。

◎ 答案

(1)交流,220
(2)平衡摩擦力
(3)靠近
(4)远远小于
(5)3.2
(6)在F一定时,a和m成反比;图“略”
(7)摩擦力没有平衡

◎ 解析

“略”

◎ 知识点

    专家分析,试题“某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验,如图所示,图甲为实验装置简图。(1)图中的电源插头应插在_____________电源上,电源电压为_____________伏;…”主要考查了你对  【实验:探究加速度与力、质量的关系】  等知识点的理解和应用能力。关于这些知识点的“档案”,你可以点击相应的链接进行查看和学习。
