塔式起重机的结构如图所示,设机架重P=400kN,悬臂长度为L=10m,平衡块重W=200kN,平衡块与中心线OO'的距离可在1m到6m间变化,轨道A、B间的距离为4m。(1)当平衡块离中心线1

◎ 题目

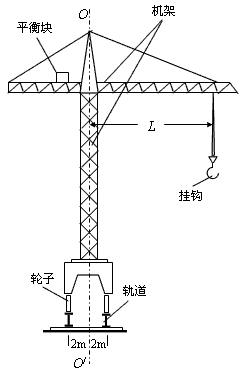

塔式起重机的结构如图所示,设机架重P=400 kN,悬臂长度为L=10 m,平衡块重W=200 kN,平衡块与中心线OO'的距离可在1 m到6 m间变化,轨道A、B间的距离为4 m。 (1)当平衡块离中心线1 m,右侧轨道对轮子的作用力fB是左侧轨道对轮子作用力fA的2倍,问机架重心离中心线的距离是多少? (2)当起重机挂钩在离中心线OO'10 m处吊起重为G=100 kN的重物时,平衡块离OO'的距离为6 m,问此时轨道B对轮子的作用力FB时多少? |
![]() |
◎ 答案
解:(1)空载时合力为零:![]() 已知:fB=2fA 求得:fA=200 kN,fB=400 kN 设机架重心在中心线右侧,离中心线的距离为x,以A为转轴,力矩平衡 ![]() 求得:x=1.5 m (2)以A为转轴,力矩平衡 ![]() 求得:FB=450 kN |
◎ 解析
“略”◎ 知识点
专家分析,试题“塔式起重机的结构如图所示,设机架重P=400kN,悬臂长度为L=10m,平衡块重W=200kN,平衡块与中心线OO'的距离可在1m到6m间变化,轨道A、B间的距离为4m。(1)当平衡块离中心线1…”主要考查了你对 【力矩的平衡】 等知识点的理解和应用能力。关于这些知识点的“档案”,你可以点击相应的链接进行查看和学习。 閻℃帒鎳庣粩鑸电瑹閸喖鐒洪幖瀛樸仦缁楀懘宕¢弴姘卞枠闁诡垽鎷� 婵絽绻愰妵澶嬶紣閸℃绲块柛鎺濆亰閺佸﹥娼婚崶椋庣闁告娲栧畷鐔稿濡鍔曞ù婊庡亗缁楀宕戦敓锟�- 最新内容
