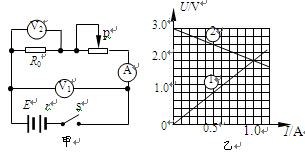

某实验小组利用图甲所示的电路同时测定定值电阻、电源电动势及其内阻．电路连接和各项操作均正确．闭合开关，调节滑动变阻器，小红同学记录电流表A和电压表的数据，小明同学记录电流表A和电压表的数据，并根据各自数据画出图线如图乙所示．

（1）图乙中，图线①是根据    （选 填“小红”或“小明”）同学记录的数据画出的．
（2）由图可知，＝     Ω，＝     V，     Ω．当滑动变阻器触头P位于最右端时，电源的输出功率为     W．（结果均保留2位有效数字）

（1）小明（2） 2.0 、 3.0 、 1.0    2.0

试题分析：（1）测电源的路端电压，测量两端的电压，路端电压随电流增大而减小，定值电阻两端电压随电流增大而增大，由图①所示图象可知，图线甲是电压表的测量值所对应的图线，图线①是的测量值所对应的图线，故是小明同学记录的数据
（2）由电源的U-I图象可知，图象与总轴的交点纵轴坐标轴是3.0V，则电源电动势，电源内阻为，两图象交点表示两电压表示数相等，此时滑动变阻器接入电路的阻值为零，只有定值电阻接在电源两端，由图象可知，此时电阻两端电压为2V，电路电流为1A，则当该电源只给定值电阻供电时消耗的功率，①图像的斜率表示的阻值，故为2Ω，
