如图所示,用电流传感器研究自感现象.电源内阻不可忽略,线圈的自感系数较大,其直流电阻小于电阻R的阻值.t=0时刻闭合开关S,电路稳定后,t1时刻断开S,电流传感器连接计算机
◎ 题目

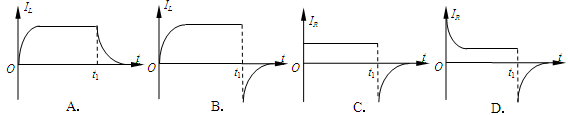

如图所示,用电流传感器研究自感现象.电源内阻不可忽略,线圈的自感系数较大,其直流电阻小于电阻R的阻值.t=0时刻闭合开关S,电路稳定后,t1时刻断开S,电流传感器连接计算机分别描绘了整个过程线圈中的电流IL和电阻中的电流IR随时间t变化的图象.下列图象中可能正确的是 ![]() ![]() |
◎ 答案
AD |
◎ 解析

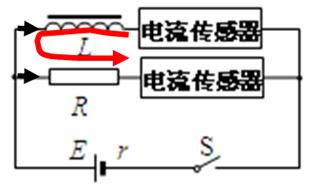

试题分析:自感电流总是阻碍原电流的变化,闭合开关后如图黑色为原电路,红色为感应电流,电感线圈所在支路电流缓缓增加而电阻所在支路因为有红黑两路电流刚开始会比较大,C选项错误。 ![]() 当断开开关时,电流情况如图 ![]() 流过电阻的电流方向反向,且逐渐减小,C正确。流过电感的电流方向不变但大小逐渐变小,A正确。 点评:自感电流总是阻碍原电流的变化,自感系数较大时产生的感应电流较大。 |
◎ 知识点
专家分析,试题“如图所示,用电流传感器研究自感现象.电源内阻不可忽略,线圈的自感系数较大,其直流电阻小于电阻R的阻值.t=0时刻闭合开关S,电路稳定后,t1时刻断开S,电流传感器连接计算机…”主要考查了你对 【传感器及其工作原理】 等知识点的理解和应用能力。关于这些知识点的“档案”,你可以点击相应的链接进行查看和学习。- 最新内容
